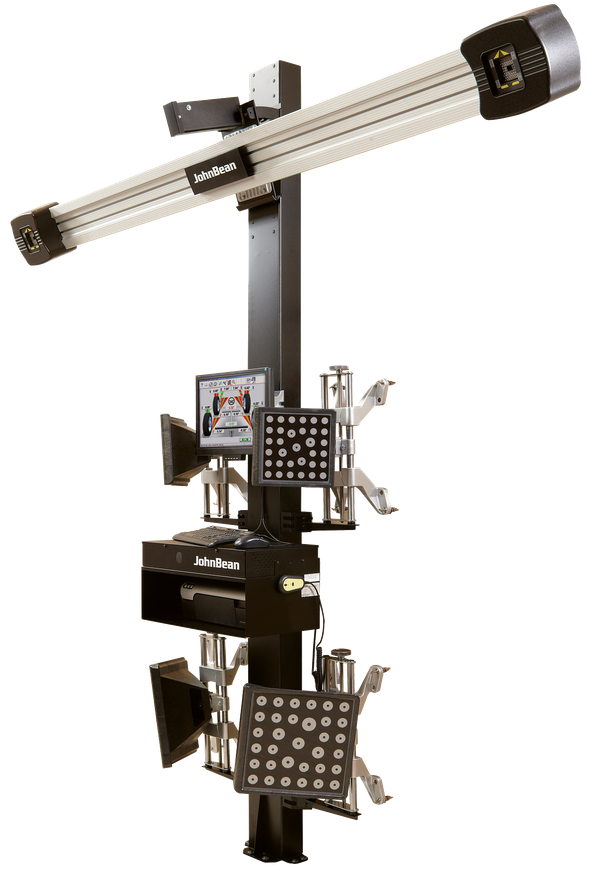

Visualiner 3D ELS

Стенд для проверки и регулировки геометрии подвески автомобиля, выполненный по технологии 3-х мерного изображения. Использование видеокамер, установленных на центральной колонне с устройством наклона камер по вертикали, и пассивных световозвращающих экранов, устанавливаемых на колеса автомобиля. База данных по всем автомобилям мира. Простая процедура проверки геометрии подвески автомобиля, что увеличивает пропускную способность стенда. Дополнительные аксессуары смотри ниже. Регулируемая в процессе работы высота видеокамер для работы на подъемнике без ограничения по высоте рабочей зоны. Персогальный компьютер Dll, монитор 19" , принтер HP, клавиатура, мышь.

Стенды "развал-схождение" John BEAN Visualiner V3D оборудованы колесными измерительными системами без электронных компонентов. Расширен диапазон измеряемых значений: схождение ±45, развал ±15 .

Передвижные кабинеты Visualiner V3D состоят из прочного металлического корпуса, установленного на роликовой платформе, цветного монитора с высокой разрешающей способностью, цветного принтера и пульта дистанционного управления. Измерения и вывод данных на экран, производятся под управлением универсального программного обеспечения Align Pro32 с удобным экранным интерфейсом. Изменение оператором параметров сопровождается наглядной 3-мерной анимацией, одновременно выдаются необходимые инструкции.

Конфигурация

• Колесные мишени, выполненные из ударопрочного пластика
• Захваты на колеса для дисков размером до 22”
• ПБлок для ПК, монитора и принтера, закрепленный к колонне
• Балка с камерами Ультра
• Программа для проверки углов установки колес Pro32™ уровня "Стандарт"
• База данных по углам установки колес более чем на 130000 автомобилей

Стандартные принадлежности:

• Фиксатор рулевого колеса
• Фиксатор тормозной педали

Характеристики системы

• Не требуется горизонтальная поверхность
• Вспомогательная программа (программа настроек пользователя) Wizards
• Полный пакет спецификаций заводов изготовителей автомобилей и необходимого специального программного обеспечения (Mercedes Benz, Renault, Audi,Volkswagen и др.)
• 3 D анимация
• Спецификации на автомобили, выпущенные за последние 30 лет
• Регулировка подрамника двигателя (люльки), EzToe ™, система диагностики привода
• Регулировка при различных положениях автомобиля
• База данных по клиентам
• Shims software & EzShim (информация о производителях прокладок)
• Усовершенствованные захваты на колеса для дисков размером до 22”

Дополнительные принадлежности (не входят в комплект поставки)

• Комплект инструментов для регулировки
• Электрогидравлический подъемник для выполнения работ по регулировке геометрии на четырехстоечном или ножничном подъемнике
• Поворотные площадки John Bean Premium
• Поворотные площадки Femas POG-355

Технические характеристики

• Размер колеса 12” -  22” (диаметр диска)
• Ширина колеи 1,2 м – 2,5 м
• Колесная база 1,2 м – 5,0 м
