Линия технического контроля универсальная мод. ЛТК-10У-СП-11

Линия технического контроля универсальная мод. ЛТК-10У-СП-11

Линия технического контроля универсальная ЛТК-10У-СП-11

Линия предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 10 тонн  при проведении государственного технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Данная конфигурация показала свою надежность и наибольшую эффективность при проведении гостехосмотра. Оптимальное соотношение цены и качества.

Основные технические параметры:

Характеристики проверяемых автомобилей:
Максимальная нагрузка на ось, кг
10.000
Диаметр колес (по шине), мм
От 520 до 1.300
Количество осей, не более
10
Расстояние между внутренними/наружными торцами роликов, мм
800/2.800
Напряжение, В
380 ±10%
Установленная мощность электрооборудования, кВт, не более
18

Параметры и характеристики изделий, входящих в линию

Значение параметра
Пределы допускаемой относительной погрешности, %
Тормозной силы на одном колесе, кН
3 - 30
± 3
Силы, создаваемой на органе управления, Н
300 - 1000
± 4
Массы каждого взвешивающего устройства, кг
500 - 5 000
± 3
Угла поворота рулевого колеса, град
0 - 55
± 0,5 град
Угла наклона светотеневой границы, угл. мин.
0 - 140
± 15 угл. мин
Силы света внешних световых приборов, кд
1 – 100 000
± 15
Содержания углеводородов, млн­1
0 – 3 000
± 6
Содержания оксида углерода, об.д.%
0 - 7,00
± 6
Содержания диоксида углерода, об.%
0 – 16
± 6
Содержания кислорода, об.д.%
0 – 21
± 6
Дымности, %
0 - 99,9
± 2
Светопропускания  стекол, %
45 - 99
± 5
Давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автотранспортных средств, МПа (бар)
0,2 - 1
(2 - 10)
± 3

Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию. Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также  вручную (через клавиатуру ПК или помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС.
Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения.  Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линии составляет тормозной стенд СТС-10У-СП-11.  Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках  и приборных стойках.

Состав линии ЛТК-10У-СП-11

№
Наименование
Количество, шт.
1
 Стенд СТС-10У-СП-11 - контроль тормозных  систем  АТС с нагрузкой на ось до 10 т.
1
2
 Прибор ОПК - проверка внешних световых приборов АТС
1
3
 Газоанализатор АВГ-4.2-01 - контроль СО. СН, СО2, О2, », отработавших газов АТС, тахометр, контроль  температуры масла в картере двигателя
1
4
 Дымомер АВГ-1Д-4.01 - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя
1
5
 Прибор ИСС-1 - контроль светопропускания стекол
1
6
 Люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля
1
7
 Комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между  приборами, входящими в ЛТК, и персональным компьютером
1
8
 Программный продукт
1
9
 Стойка приборная СП-3
1
10
 Стойка приборная СП-4
1
11
 Стойка управления СП-6
1
12
 Секундомер СОС пр–2б-2- 000
1
13
 Комплект эксплуатационных документов
1
14
 Набор манометров шинных
1
15
 Штангенциркуль
1

* - в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозного стенда

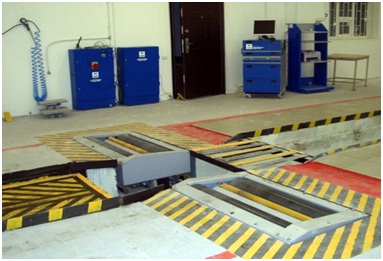

Планировка и комплектация линии ЛТК-10У-СП-11



 1 - блок опорных устройств; 2 - стойка управления; 3 - шкаф силовой; 4 - шкаф приборный; 5 - фотоприемник; 6 - прибор проверки фар; 7 - стойка приборная СП-3; 8 - люфтомер; 9 - измеритель светопропускания стекол; 10 - штангельциркуль; 11 - стойка приборная СП-4; 12 - газоанализатор; 13 - измеритель дымности; 14 - канава смотровая

Упаковочные характеристики линии ЛТК-10У-СП-11

Грузовое место
Масса, кг
Габаритные размеры, см
Состав грузового места
нетто
брутто
№1/10
1060
1166,5
74х43х65
 Газоанализатор, измеритель дымности, тауметр, комплект эксплуатационных документов, манометры шинные, люфтомер, программный продукт, секундомер, штангенциркуль, комплект беспроводной связи.
№2/10
31
63
155х135х83
 Устройства опорные, комплект принадлежностей.
№3/10
38
56
129 х39х70
 Шкаф силовой.
№4/10
30
62
129 х39х70
 Шкаф приборный.
№5/10
96
136
90 х178х80
 Стойка приборная СП-6.
№6/10
14
26
76х39х54
 Прибор проверки фар
№7/10
11
16
175х11х15
 Прибор проверки фар
№8/10
65
66
132х67х39
 Стойка приборная СП-3
№9/10
75
76
132х67х39
 Стойка приборная СП-4
№10/10
271
303
135х115х140
 Рама фундаментная

* - для отправки по железной дороге используется два ж/д контейнера 5 т.

Преимущества линии ЛТК-10У-СП-11 по сравнению с аналогами

  • В Состав тормозного стенда входит электронный датчик замера давления воздуха в пневмоприводе.
  • Возможность дальнейшего расширения функций - включение в состав линии:
    - системы видеорегистрации АТС
    - мобильного поста ЛТК (на базе персонального карманного компьютера);
    - дооснащение опциями для дополнительной диагностики ходовой части АТС.
  • Многопостовая технология позволяет через компьютерную сеть организовать до четырёх компьютерных «постов диагностики» в составе одной ЛТК-10У-СП-11, это обеспечит одновременную параллельную диагностику нескольких автомобилей на линии и высокую пропускную способность станции ГТО при большом потоке АТС.
  • В состав ЛТК-10У-СП-11 входит комплект беспроводной связи, обеспечивающий беспроводную связь (BlueTooth) между приборами линии технического контроля и персональным компьютером ЛТК. Позволяет избежать неудобств при обращении с проводами и опасности их повреждения

    Гарантийные обязательства

  • На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
  • Оборудование сертифицировано и внесено в государственный реестр средств измерений.
  • Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
  • Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание, работает телефонная «горячая линия».

    Монтаж и пусконаладочные работы

  • Монтаж и пуско-наладочные работы выполняются по отдельному договору и не включены в стоимость оборудования.

    Обучение персонала

  • Обучение двух операторов на каждую поставляемую линию технического контроля производится бесплатно в учебно-демонстрационном центре ГРУППЫ КОМПАНИЙ ГАРО. Выдача сертификатов установленного образца.
