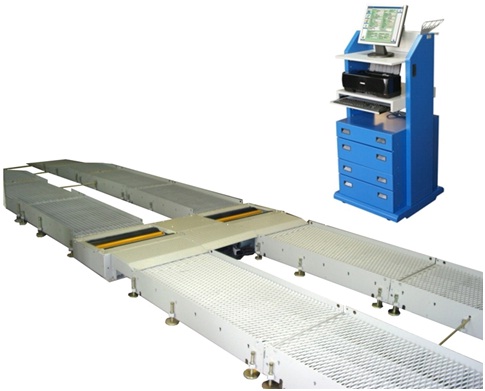

Линия технического контроля для легковых автомобилей мод. ЛТК-3Л-СП-14

Мобильная линия технического контроля (ЛТК) легковых автомобилей, микроавтобусов и мини-грузовиков с нагрузкой на ось до 3 т со стойкой управления и напольной установкой роликов. Предназначена для проведения техосмотра.

Основные технические параметры

Характеристики проверяемых автомобилей:
Максимальная нагрузка на ось, кг	3.000
Диаметр колес (по шине), мм	От 520 до 790
Количество осей, не более	10
Расстояние между внутренними/наружными торцами роликов, мм	800/2.200
Напряжение, В	380 ±10%
Установленная мощность электрооборудования, кВт, не более	8

Параметры и характеристики изделий входящих в линию

Значение параметра		Пределы допускаемой относительной погрешности, %
Тормозной силы на одном колесе, кН	1 - 10	± 3
Силы, создаваемой на органе управления, Н	300 - 1000	± 4
Массы каждого взвешивающего устройства, кг	200-3000	± 3
Угла поворота рулевого колеса, град	0 - 55	± 0,5 град
Угла наклона светотеневой границы, угл. мин.	0 - 140	± 15 угл. мин
Силы света внешних световых приборов, кд	1 – 100 000	± 15
Содержания углеводородов, млн1	0 – 3 000	± 6
Содержания оксида углерода, об.д.%	0 - 7,00	± 6
Содержания диоксида углерода, об.%	0 – 16	± 6
Содержания кислорода, об.д.%	0 – 21	± 6
Дымности, %	0 - 99,9	± 2
Светопропускания стекол, %	45 - 99	± 5

Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию. Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также вручную (через клавиатуру ПК или с помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС.

Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линий составляют тормозной стенд СТС-3-СП-14. Заезд на блок роликов по эстакаде, входящей в комплект линии. Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках и приборных стойках. Площадь под оборудование 7х14 метров.

Состав линии

№	Наименование	Количество, шт.
1	Стенд СТС-3-СП-14 - контроль тормозных систем АТС с нагрузкой на ось до 3 т.	1
2	Прибор ОПК - проверка внешних световых приборов АТС	1
3	Газоанализатор АВГ-4.2-01 - контроль СО. СН, СО2, О2, », отработавших газов АТС, тахометр, контроль температуры масла в картере двигателя	1
4	Дымомер АВГ-1Д - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя	1
5	Прибор ИСС-1 - контроль светопропускания стекол	1
6	Люфтомер ИСЛ 401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля	1
7	Комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между приборами, входящими в ЛТК, и персональным компьютером	1
8	Программный продукт	1
9	Стойка приборная СП-3	1
10	Стойка приборная СП-4	1
11	Секундомер СОС пр–2б-2- 000	1
12	Комплект эксплуатационных документов	1
13	Манометр шинный	1
14	Штангенциркуль	1

Планировка линий ЛТК-3Л-СП-14

Гарантийные обязательства

На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
Оборудование сертифицировано и внесено в государственный реестр средств измерений.
Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание, работает телефонная «горячая линия».
Монтаж и пусконаладочные работы
Монтаж и пуско-наладочные работы выполняются по отдельному договору и не включены в стоимость оборудования.

Обучение персонала

Обучение двух операторов на каждую поставляемую линию технического контроля производится бесплатно в учебно-демонстрационном центре ГРУППЫ КОМПАНИЙ ГАРО. Выдача сертификатов установленного образца.
