Компьютерная USB-приставка "АВТОАС-ЭКСПРЕСС М" предназначена для оперативной диагностики системы зажигания автомобильных двигателей, включая системы со сдвоенными и индивидуальными катушками, а также датчиков и исполнительных механизмов системы управления двигателем. "АВТОАС-ЭКСПРЕСС М" может использоваться с ноутбуком, нетбуком, планшетом или настольным компьютером под управлением ОС Windows XP / Vista / 7 / 8.

Базовый комплект поставки компьютерной USB-приставки "АВТОАС-ЭКСПРЕСС М":

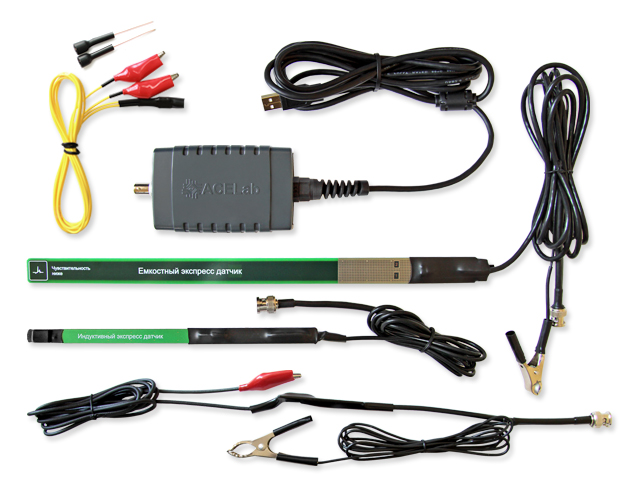

• USB-адаптер – 1 шт.
• Емкостный экспресс датчик – 1 шт.
• Индуктивный экспресс датчик – 1 шт.
• Щуп-делитель напряжения – 1 шт.
• Кабель «Сумматор сигналов 1+1» - 1 шт.
• Игольчатый адаптер – 2 шт.
• Инструкция по применению сумматора – 1 шт.
• Инсталляционный CD диск – 1 шт.
• Паспорт устройства – 1шт.
• Гарантийный талон
• Упаковка.

Дополнительно поставляются:

• Датчик давления в цилиндре "ДДЦ 16 БАР" ^NEW! для контроля механической части ДВС.
• Активный экспресс датчик зажигания ^NEW! для контроля сигналов зажигания и электрических сигналов в низковольтных цепях ДВС.

Поиск неисправностей осуществляется методом визуального контроля формы сигнала искрового разряда отображаемого на мониторе компьютера, к которому подключена USB-приставка "АВТОАС-ЭКСПРЕСС М". Сигналы снимаются бесконтактно, в непосредственной близости от катушек зажигания, а так же возле проводов первичной и вторичной цепей зажигания. Для съема сигналов используются емкостный и индуктивный экспресс-датчики из комплекта поставки USB-приставки.

Работа с "АВТОАС-ЭКСПРЕСС М" максимально проста и автоматизирована, что позволяет диагносту сосредоточиться на поиске неисправности автомобиля и не тратить время на сложное подключение и управление программой, как в случае использования мотор-тестеров или специализированных автомобильных осциллографов. Программа "АВТОАС-ЭКСПРЕСС М" не требует настройки, обеспечивает автоматическую синхронизацию сигнала и автоматический выбор диапазона как с индуктивным, так и с емкостным экспресс-датчиком. При смене датчиков "АВТОАС-ЭКСПРЕСС М" непрерывно работает без перенастройки, самостоятельно контролирует состояние соединения с компьютером по USB. Программа позволяет сохранять снятые сигналы в файл для последующего просмотра и ведения базы эталонных сигналов.

Съем сигнала вторичной цепи зажигания автомобиля Subaru

Cигнал вторичной цепи зажигания

Диагностика других систем двигателя

В комплект поставки "АВТОАС-ЭКСПРЕСС М" включен щуп-делитель напряжения. Щуп позволяет регистрировать форму электрических сигналов в диапазоне от -20 до + 160В. Входное сопротивление щупа 1МОм. С помощью этого щупа можно контролировать и выходной сигнал датчика кислорода, и сигналы первичной цепи зажигания.



Режим "Датчики и ИМ, ДПКВ".



Режим "Датчики и ИМ, ДПДЗ".



Режим "Датчики и ИМ, Датчик с частотным выходом".



Режим "Датчики и ИМ, Датчик кислорода".



Режим "Датчики и ИМ, Форсунка".



Режим "Датчики и ИМ, Форсунка".
Внизу график изменения длительности сигнала управления форсункой.



Режим "Датчики и ИМ, РХХ".



Режим "Первичная цепь контактной системы зажигания".



Режим "Самописец".
Пример записи сигнала "Тульского" пьезо-датчика в режиме стартерной прокрутки двигателя.
"АВТОАС-ЭКСПРЕСС М" не требует дополнительного усиления сигнала.

"АВТОАС-ЭКСПРЕСС М" так же позволяет контролировать работу ряда других систем двигателя. Например, бесконтактным способом можно оценить длительность импульсов впрыска форсунок и проверить исправность выпрямительных диодов генератора.



Контроль длительности импульсов впрыска форсунки



Сигнал импульса впрыска форсунки



Проверка исправности выпрямительных диодов генератора



Сигнал диодов генератора

С начала 2014г. в базовый комплект «Автоас-Экспресс М» дополнительно входит кабель «Сумматор сигналов 1+1». Сумматор предназначен для контроля установки фаз ГРМ двигателей с индуктивным ДПКВ и ДПРВ (на базе датчика Холла) с импульсным выходом.





Контроль сигнала ДПКВ + ДПРВ, снятого с помощью кабеля "Сумматор сигналов 1+1"

	Требования к компьютеру/ноутбуку/нетбуку

Минимальные требования:

• Процессор 800 МГц;
• Windows XP;
• 512 Мбайт ОЗУ;
• 512 Мбайт свободного места на диске (HDD/Flash);
• Порт USB 2.0 (High speed, Type A).

Рекомендуемые требования:

• Процессор 1.6 ГГц (например Intel Pentium Dual CPU 1.7 ГГц);
• Windows XP / Vista / 7 / 8;
• ОЗУ 1 Гбайт для Windows XP или 2 Гбайт для Windows Vista / 7 / 8;
• 1 Гбайт свободного места на диске (HDD/Flash);
• Порт USB 2.0 (High speed, Type A).
